2nm芯片依然離不開超純水設備

　　半導體芯片存儲我們使用計算機、手機、電器、相機和汽車所需的數據。由于新冠疫情引發了大規模向遠程工作過渡，并增加了全球?qū)τ嬎銠C的依賴，它加劇了對芯片的需求，加劇了全球芯片短缺。芯片在半導體上運行，芯片是現代技術的支柱。

　　幾十年來，晶體管從1971年的10000納米縮小到2020年的5納米。半導體行業2nm戰役已打響。IBM新芯片上的2nm晶體管本質上是一個連接晶體管的電路，比肉眼所能看到的要小得多。頭發的寬度為100000納米，紅細胞約7000納米，DNA鏈為2.5納米。晶體管越小，越適合芯片，從而提高效率。

　　IBM宣布，與現代7nm處理器相比，IBM的2nm開發將在相同功率下將性能提高45%，在相同性能下將能耗提高75%。

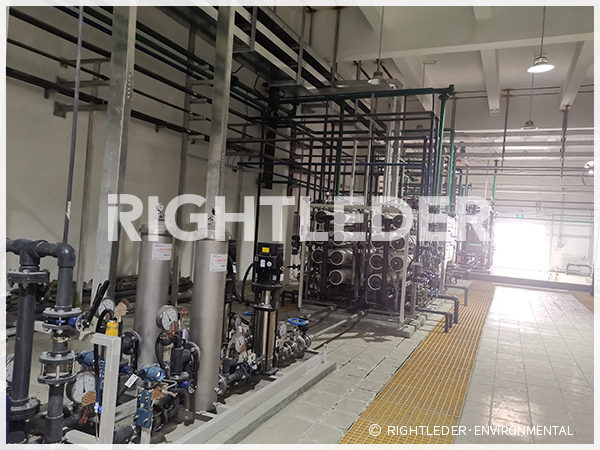

　　2nm芯片仍然離不開超純水設備。在芯片生產過程中，超純水設備的應用是一個重要環節。超純水設備采用反滲透+EDI超純水設備+精處理混床組合制備超純水。這是一種制備超純水的新工藝，是一種非常具有環保、經濟和發展?jié)摿Φ某兯苽涔に嚒?/p>

　　EDI超純水設備不需要酸堿再生。在混床中，樹脂需要用化學品進行酸堿再生，EDI消除了對這些有害物質的處理和繁重的工作。在混床中，由于每次再生和水質的變化，操作過程變得復雜，而EDI的產水過程穩定連續，水質恒定，沒有復雜的操作程序，操作大大簡化。
